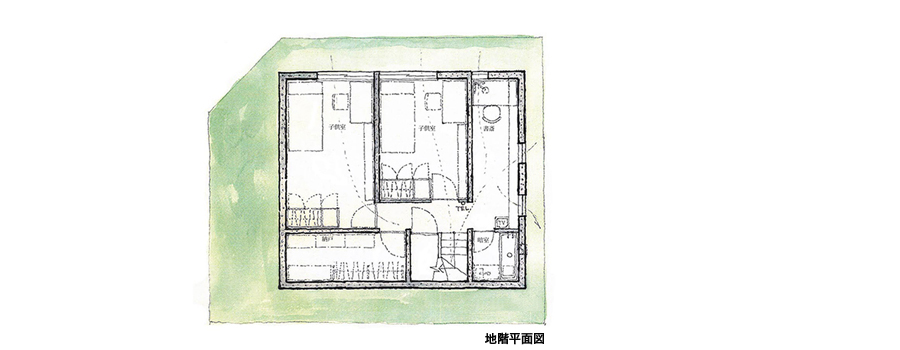

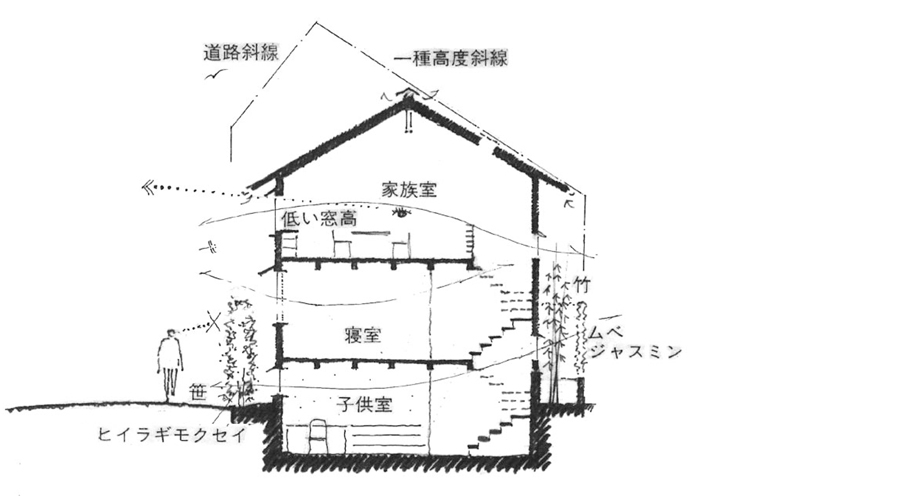

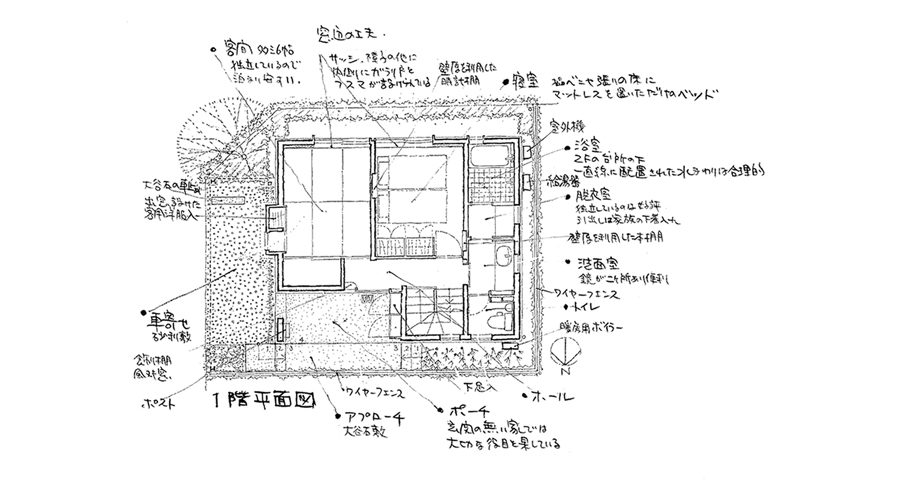

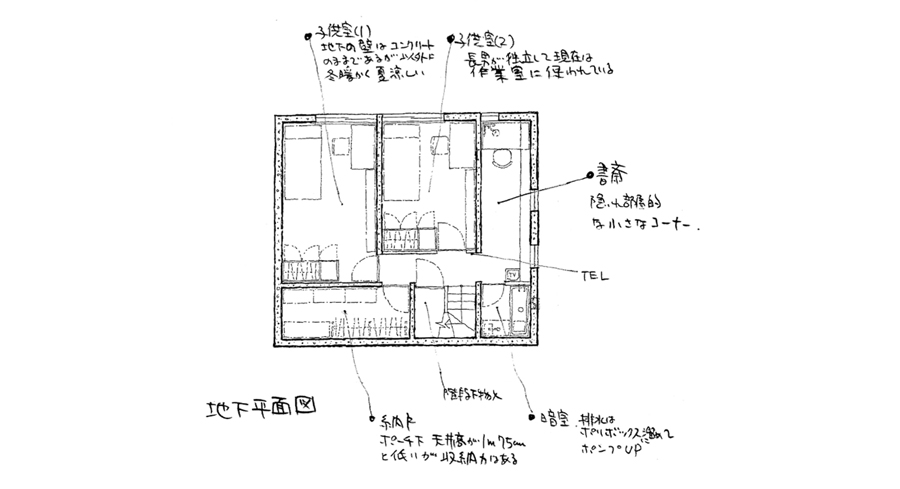

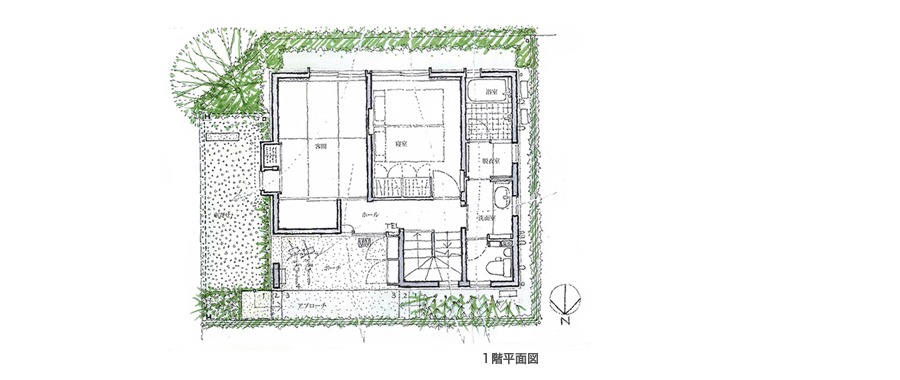

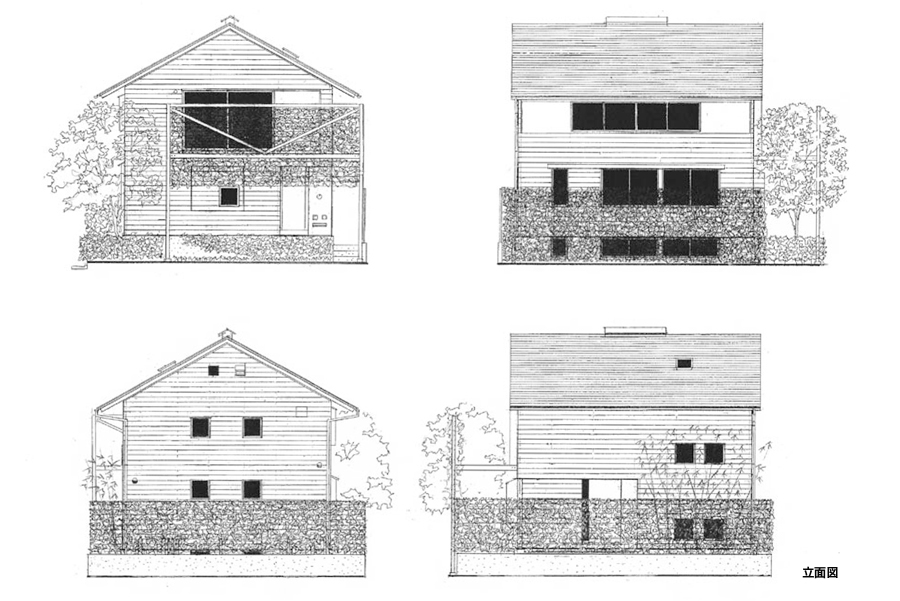

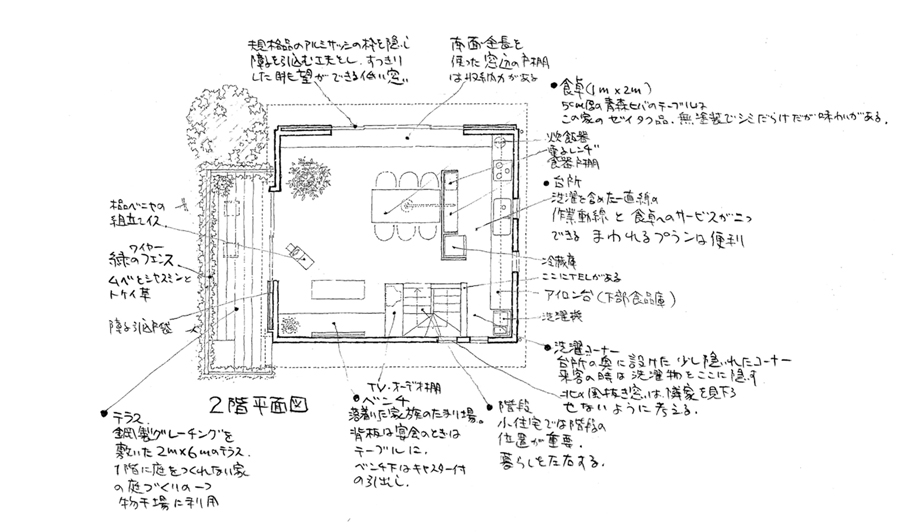

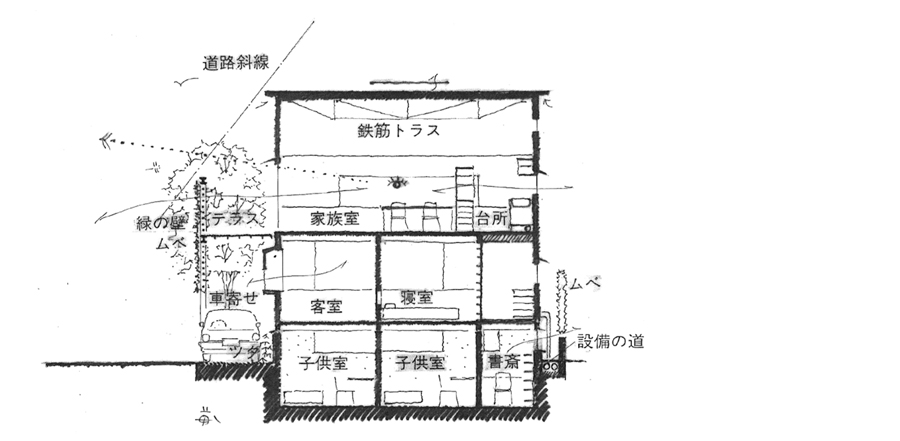

この図面からどれだけ設計の意図が読み取れるでしょうか、頑張って読み解いてみてください。 この後は、田中敏溥さんが、設計時の気持ちを書き入れた各階の平面図と断面図です。その書入れを読むと「なるほど、そう考えていたのか。住宅の設計は手ごわいな~」とおもうかもしれません。が、速攻で次に行かないようにしてくださいね。
田中さんが設計意図を書き込んだ平面図と断面図を読み込んでもらえたでしょうか。もう、説明の必要がないくらいでしょうが、我慢して私の探訪記も読んでください。
国立の家/資料
●建物名 国立の家
所在地 東京都国立市
家族構成 夫婦+子供2人
●設計 田中敏溥建築設計事務所
構造設計 浜宇津 正
設備設計 北村友則(床暖房)
●施工 横尾建築
現場監督/横尾政二郎
棟梁/小室登喜男
竣工 1994年12月
●面積
敷地面積 78.20㎡
建築面積 41.56㎡
延べ床面積 110.09㎡
各階床面積 1階床面積/35.97㎡
2階床面積/41.56㎡
地階床面積/41.56㎡(緩和面積)
建蔽率 60%(実際/53.14%)
容積率 100%(実際/91.14%)
地域・地区 第1種住居専用地域、準防火地域、第1種高度地区
●主な外部仕上げ
屋根 カラー鉄板厚0.4㎜平葺き
壁 ラムダサイデング厚15㎜無塗装
建具 アルミサッシ(規格品)
●主な内部仕上げ

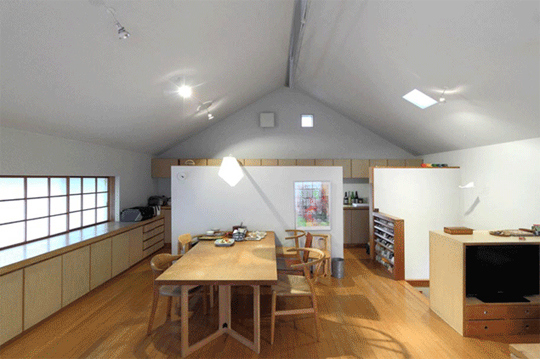

家族室 天井/プラスターボード厚9㎜下地クロス張り
壁/コンパネ下地クロス張り
床/コンパネ下地ナラフローリング厚15㎜張り
寝室 天井/コンパネ下地のまま(梁現し)
壁/コンパネ下地クロス張り
床/コンパネ下地シナランバーコア厚15㎜張り
子供室 天井/コンパネ下地のまま(梁現し)
壁/コンクリートのまま
床/コンパネ下地パンチカーペット敷き
洗面室 天井/シナベニヤ厚6㎜張り
壁/コンパネ下地ポリ合板張り
床/コンパネ下地ランバーコア厚15㎜張り
●設備
暖房 家族室/温水式床暖房 子供室・書斎/温水パネル
冷房 家族室・寝室/エアコン
●工費
総計(外構も含む) 2,515万4千円
